高抗冲高模量聚碳酸酯复合材料的制备

摘要：以α– 磷酸锆(α–ZrP) 为刚性研磨介质，超高分子量聚乙烯(PE–UHMW) 为抗冲改性剂，聚碳酸酯(PC) 作为基体材料，通过母粒法( 两步熔融共混法) 制备了高抗冲高模量复合材料。研究了PE–UHMW 添加量及几种无机填料对复合材料力学性能及微观结构的影响。结果表明，当PE–UHMW 含量为8 份、α–ZrP 含量为2 份时，复合材料的冲击强度、弯曲弹性模量达到最大值。α–ZrP 的加入还使复合材料的其它力学性能得到了一定程度改善。经扫描电子显微镜分析表明，α–ZrP 的加入起到了助分散的作用，促进了PE–UHMW 在基体树脂中的均匀分散，所以冲击性能得到进一步提高。
实验：无机填料对复合材料性能的影响

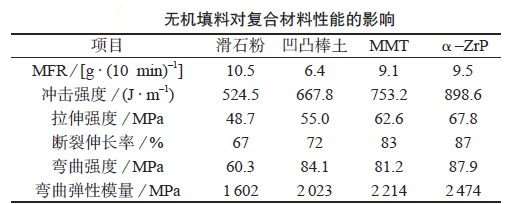

为得到综合性能优异的材料，向PC／PE–UHMW体系中分别加入2 份滑石粉、凹凸棒土、MMT 和α–ZrP，研究不同类型填料对复合材料力学性能的影响，结果如下表所示。
