聚合物/有机修饰α-磷酸锆复合材料的制备、表征及性能研究

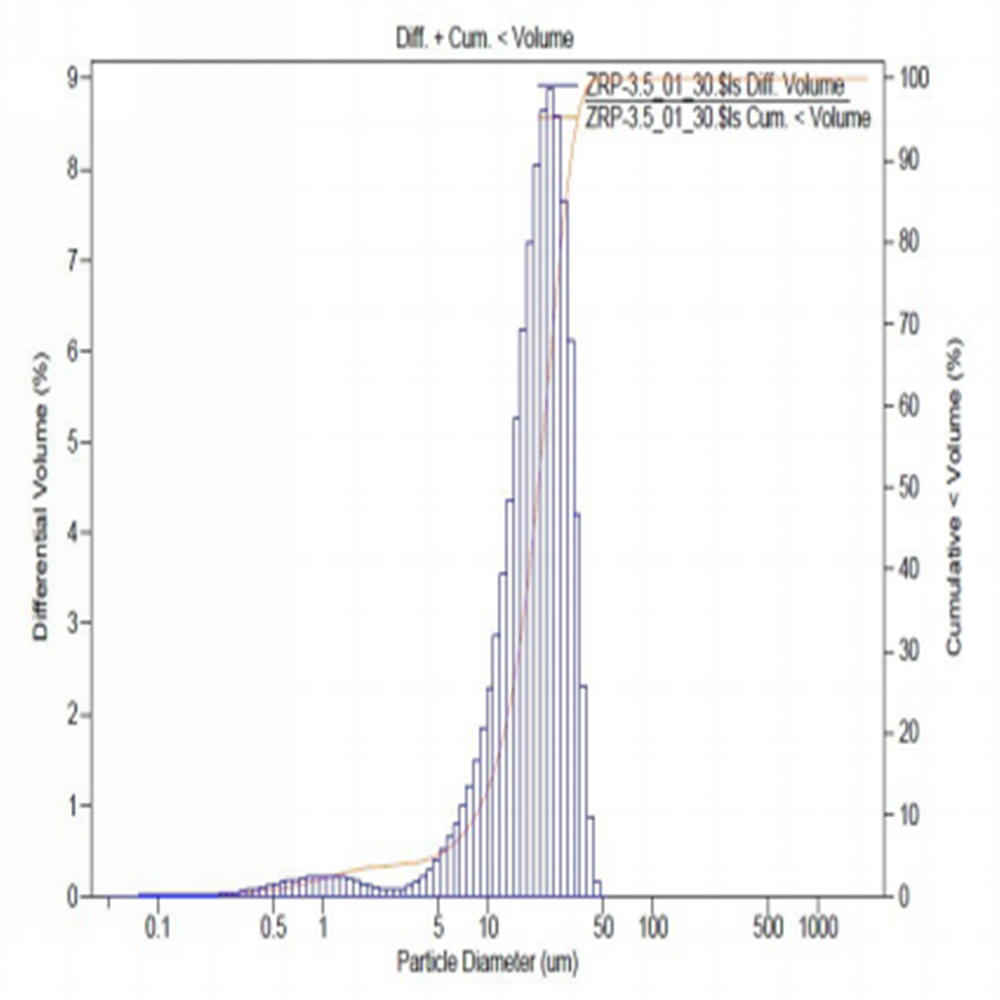

主要研究改性0【．ZrP的制备、表征及其在聚合物复合材料中的应用。

采用十八烷基二甲基叔胺(DMA)对。【．ZrP进行改性，制备了有机 修饰磷酸锆(O．zrP)，并将其与聚丙烯(PP)熔融共混制备了PP／O．ZrP 复合材料。利用X-射线衍射(Ⅺm)结果表明与纯O【．ZrP相比，DMA

修饰tz-ZrP的层间距由O．8 nin扩展到2．9 nm；PP／O．ZrP复合材料的XRD结果表明O．ZrP的加入使PP相生成了0【晶型，且随着磷酸锆含量的增加，0【晶型的含量也增加。力学性能测试表明复合材料力学性能均有不同程度的提高。

采用氨基苯基硅油(APSO)改性Q．ZrP，并将其与PA6熔融共混制备了PA6／APSO—ZrP复合材料。力学性IIi91,t试结果表明APSO．ZrP的

加入有利于复合材料的拉伸强度、弯曲强度、冲击强度的提高。XRD

结果表明O．ZrP的加入使PP相生成了丫晶型；热变形温度(HDT)测试结果表明，相较纯PA6，PA6／APSO．ZrP复合材料的热变形温度

显著提高；氧指数(OI)结果表明a．ZrP和APSO均能提高PA6的阻燃性；熔体流动速率(MFR)结果表明a—ZrP的加入有助于改善PA6的加工性能。

合成了丁苯橡胶接枝甲基丙烯酸二甲基氨基乙酯(SBR-g．DM)作为聚苯乙烯(PS)／a．ZrP体系的相容剂，然后采用熔融共混法制备了PS／a．ZrP复合材料，并对其结构、热性能及力学性能进行了研究。

IRT结果表明DM已经成功接枝SBR。TGA结果表明PS／a．ZrP／SBR-g-DM复合材料的热稳定性较纯PS和PS／a．ZrP均有不同程度地提高。HDT测试结果表明a-ZrP的加入使SP／a．ZrP复合材料热变形温度有所提高，SBR．g．DM的加入使复合材料的热变形温度小幅降低。力学性能结果表明复合材料的冲击强度增加显著。
