磷酸锆在聚乳酸（PLA）熔纺纤维中的应用

1、方法

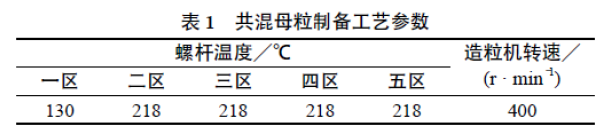

将纯PLA切片放在80℃真空干燥箱中干燥4 h，然后与磷酸锆粉末均匀混合，匀速放入在氮气保护下的双螺杆挤出机中，PLA 切片与磷酸锆粉末质量分数分别为80% 和20%。共混物通过挤出机水平安装的出口模形成条状熔融物，经水浴冷却，通过一个干燥段，用强制通风吹除水分，然后将条料送至造粒机，制成PLA／磷酸锆母粒。共混造粒制备工艺参数如表1 所示。 2、共混聚乳酸纤维

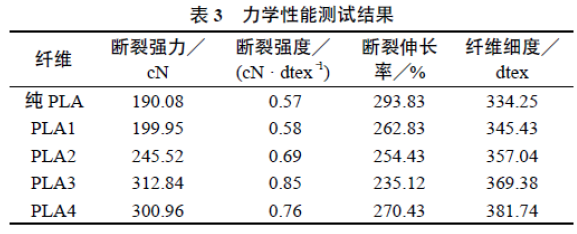

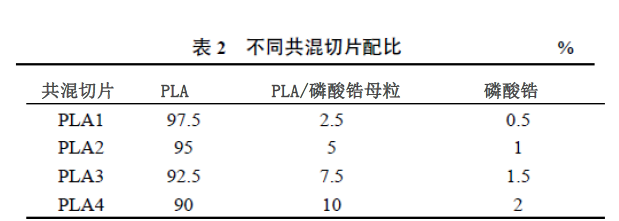

将干燥后的纯PLA 切片和高浓度PLA／磷酸锆母粒，按照表2 进行配比，获得共混切片PLA1，PLA2，PLA3，PLA4，再放入80℃真空干燥箱中干燥4 h，使共混切片含水量降低至0.005%，然后进行熔融纺丝。熔体纺丝加工参数如下：喷丝板孔数48 ；喷丝板孔径0.25 mm ；泵供量33.6 cm³／min ；纺丝速度1 000 r／min ；冷却条件为侧吹风，25℃冷却。在相同纺丝工艺条件下熔纺制备初生纯PLA，PLA1，PLA2，PLA3，PLA4 纤维。 3、力学性能 当磷酸锆含量为1.5%时，断裂强度为0.85 cN／dtex，比纯PLA 纤维的断裂强度提高了49% ；断裂伸长率为235.12% 比纯PLA 纤维有所减少，此时力学性能最佳。

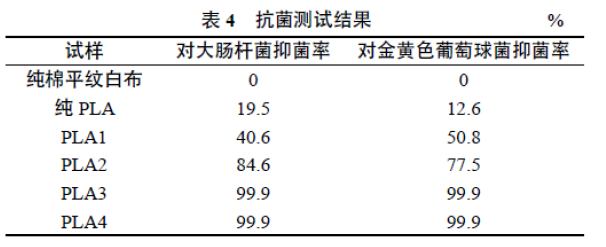

4、纤维抗菌性 从PLA3 和PLA4 纤维可以看出，当磷酸锆含量在1.5% 以上时，对大肠杆菌和金黄色葡萄球菌抑菌率达到99.9%。
